تابلو برق صنعتی بهعنوان قلب تپنده سیستمهای برقرسانی در صنایع، کارخانجات، ساختمانهای تجاری و مراکز بزرگ و هرکارگاه و سیستمی که نیاز به توزیع برق دارد شناخته میشود. این تجهیز وظیفهی توزیع، کنترل، حفاظت و مانیتورینگ انرژی الکتریکی را بر عهده دارد و بهگونهای طراحی میشود که مصرفکنندگان مختلف بتوانند بهصورت ایمن و پایدار از برق استفاده کنند.
اهمیت تابلو برق به حدی است که بدون آن، بهرهبرداری از تجهیزات صنعتی با خطرات جدی مانند اتصال کوتاه، اضافه بار و حتی آتشسوزی همراه خواهد بود. در این مقاله اجزای اصلی تابلو برق صنعتی و نقش هر یک را بررسی میکنیم.
دستهبندی کلی اجزای تابلو برق صنعتی
به طور کلی اجزای تابلو برق را میتوان در سه گروه اصلی طبقهبندی کرد:
- اجزای مکانیکی و سازهای: شامل بدنه، شاسی، ریلها و اجزای نگهدارنده
- اجزای قدرتی (الکتریکی اصلی): شامل شینهها، کلیدها، فیوزها، کنتاکتورها، رلههای حفاظتی و ترانسفورماتورها
- اجزای کنترلی و اندازهگیری: شامل PLC، رلهها، ابزارهای مانیتورینگ و نمایشگرها
1. اجزای مکانیکی و سازهای
الف) بدنه و محفظه
بدنه تابلو برق محفظهای فلزی یا پلاستیکی است که وظیفهی حفاظت از اجزای داخلی در برابر گردوغبار، رطوبت، ضربه و تماس مستقیم افراد را دارد.
جنس بدنه معمولاً از فولاد گالوانیزه یا استیل ضدزنگ انتخاب میشود.
سطح بدنه برای مقاومت در برابر خوردگی، با رنگ پودری الکترواستاتیک پوشش داده میشود.
ب) شاسی و ریلها
شاسی داخلی پایهای برای نصب تجهیزات است و ریلهای امکان نصب منظم و سریع اجزای مختلف را فراهم میکنند.
ج) درب و قفل
درب تابلو دسترسی به تجهیزات داخلی را کنترل میکند. در تابلوهای صنعتی از قفلهای ایمنی استفاده میشود که هر فردی امکان دسترسی به تابلو را نداشته باشد.
۲. اجزای قدرتی (الکتریکی اصلی)
الف) شینهها (Busbars)
شمش های مسی یا آلومینیومی هستند که جریان اصلی را بین بخشهای مختلف تابلو توزیع میکنند. شینهها باید توانایی عبور جریانهای بالا با افت ولتاژ کم را داشته باشند.
ب) کلیدها و سوئیچها
کلید ها (MCB, MCCB, ACB): حفاظت در برابر اضافه بار و اتصال کوتاه.
کلید فیوزی: ترکیب فیوز و کلید برای حفاظت مطمئن.
کلید گردان (Rotary Switch): برای تغییر حالت مدارها.
ج) فیوزها
ابزار حفاظتی سادهای که در صورت عبور جریان بیش از حد، میسوزند و مدار را قطع میکنند. در انواع فیوز های مینیاتوری، فشنگی و قدرتی بهکار میروند.
د) کنتاکتورها
کلیدهای الکترومغناطیسی هستند که امکان قطع و وصل جریانهای بزرگ را با فرمان کوچک فراهم میکنند.
هـ) رلههای حفاظتی و حرارتی
بیمتال (رله حرارتی): موتور را در برابر اضافه بار محافظت میکند.
رله کنترل فاز: از کارکرد موتور در صورت جابهجایی یا قطع فاز جلوگیری میکند.
رله نشتی جریان: حفاظت در برابر جریانهای ناخواسته به زمین.
و) ترانسفورماتورها و منابع تغذیه
PT و CT (ترانسفورماتور جریان و ولتاژ): کاهش مقادیر بزرگ جریان/ولتاژ برای اندازهگیری و حفاظت.
ترانس کاهنده یا ایزوله: تأمین ولتاژ مناسب برای مدار کنترل.
منبع تغذیه: تبدیل AC به DC برای تجهیزاتی مانند PLC
۳. اجزای کنترلی و اندازهگیری
الف) PLC (Programmable Logic Controller)
بهعنوان مغز هوشمند تابلو، وظیفه اجرای برنامههای کنترلی، دریافت داده از حسگرها و ارسال فرمان به تجهیزات را بر عهده دارد.
ب) تجهیزات مانیتورینگ و اندازهگیری
آمپرمتر و ولتمتر: نمایش جریان و ولتاژ لحظهای.
واتمتر و پاور آنالایزر: بررسی توان مصرفی و کیفیت توان.
HMI (نمایشگر دیجیتال) : رابط گرافیکی برای اپراتور و مانیتورینگ پیشرفته.
ج) چراغهای سیگنال و شستیها
چراغها وضعیت مدار (روشن، خاموش یا خطا) را نشان میدهند و شستیها برای کنترل دستی تجهیزات استفاده میشوند.
۴. تجهیزات حفاظتی و ایمنی
ارتینگ (سیستم زمین): هدایت جریان نشتی یا خطا به زمین و جلوگیری از برقگرفتگی.
کلیدRCD یا RCCB : قطع مدار در صورت نشتی جریان به زمین.
سیستمهای خنککننده (فن، تهویه یا کولر تابلو): جلوگیری از افزایش بیش از حد دما در تابلوهای پرمصرف.
۵. اجزای جانبی و کمکی
ترمینالها و اتصالات: برای برقراری ارتباط بین سیمها و تجهیزات.
داکتها و کانالها: نظمدهی به سیمکشی داخلی.
لیبلها و شمارهگذاری سیمها: برای سهولت در عیبیابی و نگهداری.
حسگرها (مانند سنسور دما یا فشار): برای پایش شرایط محیطی و کنترل فرآیندها.
نتیجهگیری
تابلو برق صنعتی یک مجموعهی پیچیده و حیاتی است که از اجزای مکانیکی، قدرتی، کنترلی و حفاظتی تشکیل شده است. این اجزا با همکاری یکدیگر، وظایف مهمی مانند توزیع ایمن انرژی، حفاظت از تجهیزات و نیروی انسانی و کنترل فرآیندهای صنعتی را انجام میدهند. با پیشرفت فناوری، تابلو برقها از سیستمهای سنتی به سمت تابلوهای هوشمند متصل به شبکههای SCADA و IoT حرکت کردهاند و قابلیت پایش و کنترل از راه دور را فراهم میکنند. بنابراین، انتخاب صحیح اجزا، طراحی اصولی و نصب استاندارد تابلو برق نه تنها موجب افزایش بهرهوری و کاهش هزینهها میشود، بلکه از بروز خسارات جانی و مالی نیز جلوگیری خواهد کرد.
افزودن برای مقایسه
مشاهده سریع
افزودن به علاقه مندی

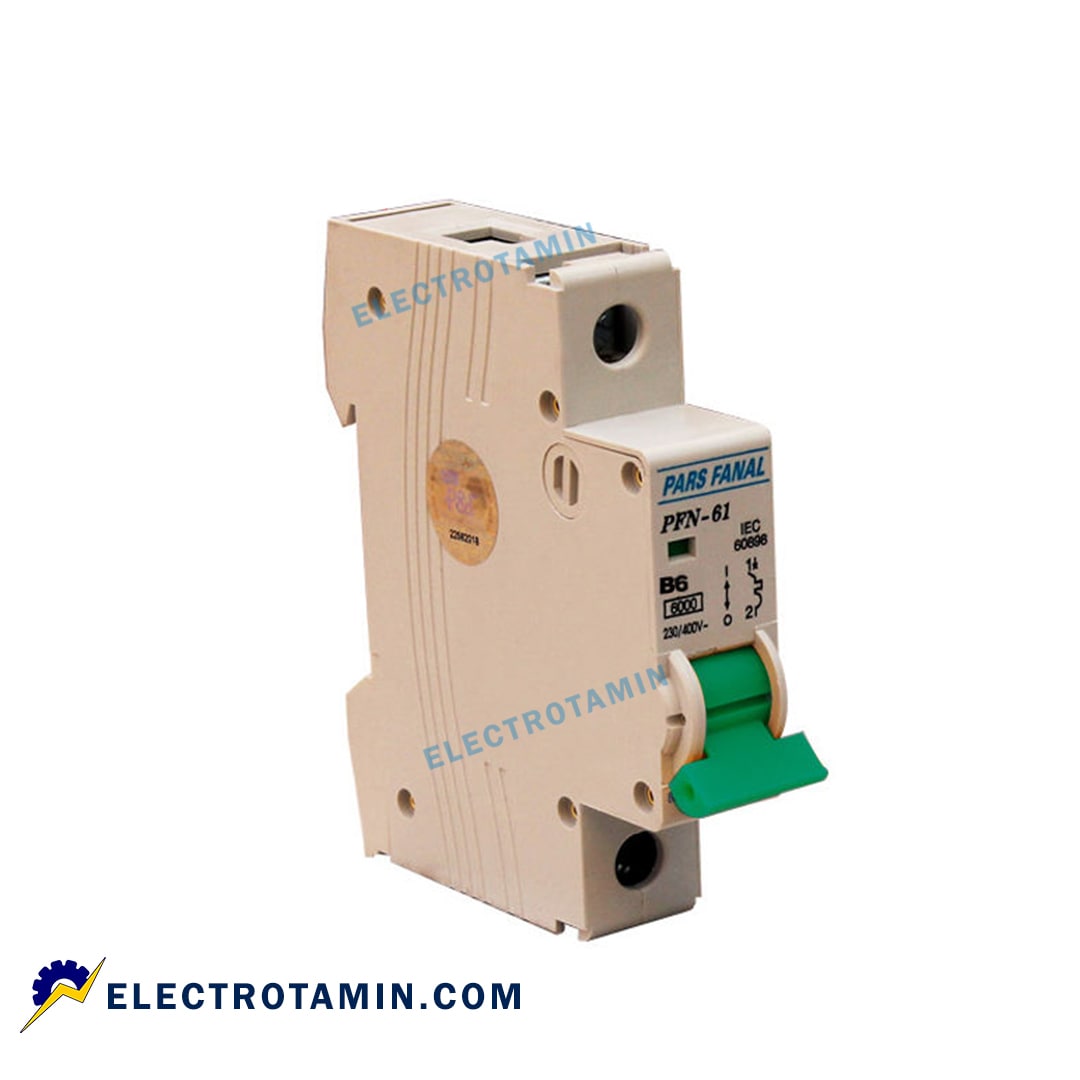

فیوز مینیاتوری تک فاز 6 آمپر پارس فانال
